Netzversorgung und Signalleitungen

- Netzfilter, Steckdosenleisten, Netzkabel -
    - Signalleitungen (LS, NF, Digital) -



Netzfilter, Steckdosenleisten, Netzkabel

Erleben Sie die musikalische Wirkung einer durchdachten Netzversorgungslösung:

  • Druckvolle Basswiedergabe

  • Warmer Grundtonbereich

  • Detailreiche Höhenwiedergabe

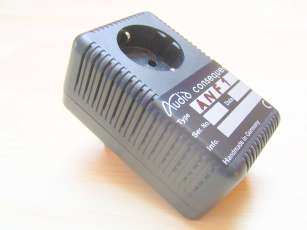

Audio-Netzfilter ANF1

Unser Netzfilter ANF1 ist speziell für den Audiobereich entwickelt worden.
Auch hier mußte die Wahl und die Anordnung der Bauelemente durch ausgiebige Hörsitzungen bestimmt werden.

Es wird direkt in der Steckdosenleiste oder an der Wandsteckdose betrieben.

Die Störunterdrückung wirkt ab ca. 1 kHz aufwärts (Tiefpassfilter), also dort, wo sie benötigt wird. Durch zusätzliche Filterwirkung im Schutzleiter wird auch eine Entstörung der Gerätemasse erreicht. Ein eingangsseitiges Bauelement liefert zusätzlichen Schutz gegen Spannungsspitzen.
Durch die beidseitige Wirkung werden nicht nur die Einflüsse von außen verringert (über die Netzzuleitung kommende Störungen), sondern auch die Beeinflussung  der Geräte untereinander (HF-Kopplung, Störrückkopplung über die Netzversorgung der angeschlossenen Digitalgeräte).

Das Netzfilter ANF1 ist für den Einsatz vor Digitalgeräten (CD-Player oder DA-Wandler) oder vor einer Steckdosenleiste zur Filterung der Spannungsversorgung einer kompletten Kette geeignet .

  • Die verwendete Filterschaltung kommt auch in der Filter-Steckdosenleiste zum Einsatz.

  • An Stelle der eingebauten Steckdose kann das Netzfilter auch mit einer Netzleitung Nexus Power I und einer Kaltegerätekupplung bzw. einer Schuko-Kupplung geliefert werden.


Audio-

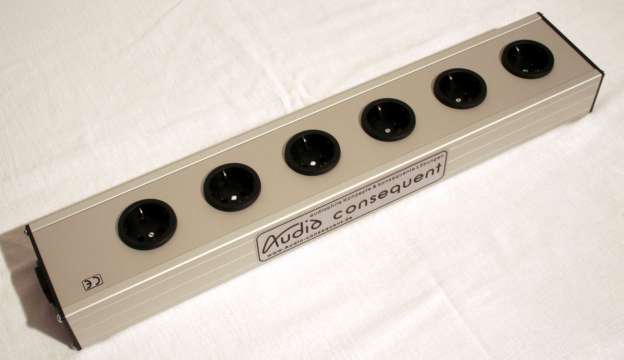

Profi-SteckdosenleisteVersion 1

Die 5/6/ oder 8-fach Profi-Steckdosenleiste Version 1

(Abmessungen:
ca. 460..740 x 103 x 60 mm)

Die Netzeinspeisung erfolgt über eine vergoldete Furutech Kaltgerätebuchse.

  • Die 5/6/8-Fach-Profi-Steckdosenleiste wird optional intern mit zwei gefilterten Steckdosen ausgerüstet (ANF1).

  • Alle Steckdosen sind sternförmig über Massivdraht mit der Eingangsbuchse verbunden.

  • Der Abstand der Steckdosen ist groß genug, so daß unsere Steckernetzteile nebeneinander angeordnet werden können.

  • Vergoldete Furutech Kaltgerätebuchse (AC-Inlet). Sie können somit ihre favorisierte (Audio-)Netzleitung als Zuleitung benutzen.

  • Als Netzkabel eignen sich natürlich hervorragend unsere Nexus-Power I, II, Reference, oder unser neues Nexus-Power DCF.

 Siehe ZITATE AUS HÖRERLEBNIS

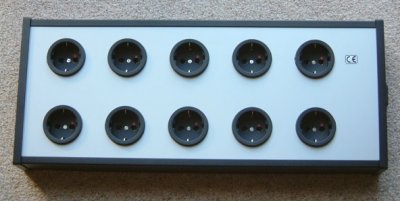

Audio-Profi-Steckdosenleiste Version 2


Die  Profi-Steckdosenleiste Version 2 im zweireihigen Alugehäuse
Abmessung:  470 x 196 x 60  mm

Die Netzeinspeisung erfolgt über eine vergoldete Furutech Kaltgerätebuchse.



  • Die neue 10-Fach-Profi-Steckdosenleiste ist zweireihig aufgebaut. Die Netzspannungszuführung erfolgt über eine hochwertige Kaltgerätebuchse der Fa. Furutech. Sie können somit ihre favorisierte (Audio-)Netzleitung als Zuleitung benutzen.

  • Alle Steckdosen sind sternförmig über Massivdraht mit der Eingangsbuchse verbunden.

  • Das Gehäuse besteht aus pulverbeschichteten bzw. eloxiertem Alu.

  • Auf Wunsch kann die Steckdosenleiste gegen Aufpreis auch als 12-  bis 16fach-Leiste geliefert werden.

  • Als Netzkabel eignen sich natürlich hervorragend unsere Nexus-Power I, II, Reference, oder unser neues Nexus Power DCF.


Audio-Netzleitungen

Die abgeschirmten (Kaltgeräte-) Netzleitungen dienen zur Netzversorgung beliebiger Audiogeräte mit Kaltgerätebuchse.
Die niederohmige Auslegung, die Abschirmwirkung und die speziellen HF-Maßnahmen sorgen für eine HF-Entkopplung der Geräte untereinander.
Störmodulation mit Hochfrequenz, die bei den angeschlossenen Geräten zu IM- und TIM-Verzerrungen führen, werden somit wirkungsvoll unterdrückt.
SERVICE: Die Netzleitungen können auch in Sonderlängen geliefert werden.
Eine ausführliche Betriebsanleitung rund um Netzversorgungsprobleme hilft bei der Anwendung.

Nexus Power I

Diese Leitung wird in Verbindung mit unseren Gerätenetzteilen geliefert (Beipack-Netzleitung).

Sie löst seit 2006 die silberfarbige Vorgängerversion ab.

Bei unseren neuen Standard-Leitung sind viele der neuen Erkenntnisse, die bei der  Entwicklung der Power II und der Reference  entstanden, eingeflossen.
Die deutliche Steigerung der neuen Versionen haben es nicht zugelassen die alte Version weiterhin als Standardleitung anzubieten.



  • MultyWire-SolidCore aus Kupfer

  • Hochwertiger Isolator  (kein PVC)

  • Abgeschirmt

  • Keine Lötverbindung, nur Schraubverbindungen

  • Schukostecker und Kaltgerätekupplung nickelfrei

  • Maßnahmen gegen HF

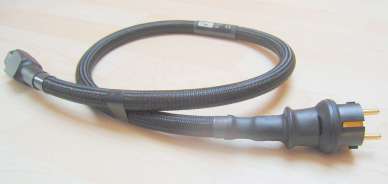

Nexus Power II

Neue deutlich verbesserte Version!

Das Ergebnis vieler Prototypen und längerer (Hör)Tests.
Vergleiche mit namhaften Hochpreisprodukten (10facher Preis) lassen uns stolz auf das Ergebnis sein.

Testen Sie diese  Netzleitung!
In dieser Preisklasse wird wohl kaum eine andere Netzleitung mithalten können.

  • MultyWire-SolidCore aus Kupfer

  • Hochwertiger Isolator  (kein PVC)

  • Abgeschirmt

  • Fester Außenmantel und trotzdem flexibel zu händeln

  • Keine Lötverbindung, nur Schraubverbindungen

  • Schukostecker und Kaltgerätekupplung nickelfrei

  • Auch mit vergoldeter Furutech Kaltgerätekupplung FI-15(G) lieferbar

  • Maßnahmen gegen HF

NEU: Nexus Power Digital

Wir empfehlen diese Leitung für den Einsatz an allen Digital-Geräten
(CD-Player, Wandler, Digitalverstärker, Geräte mit Schaltnetzteilen).

Höruntersuchungen haben ergeben, dass es an digital Geräten wie CD-Player und DA-Wandler von Vorteil ist, wenn die Netzleitung eine breitbandige HF-Filterwirkung auffweist. Viele Hörtests führten zu  diesem ausgeklügelten Kabelaufbau mit symmetrischer und unsymmetrischer HF-Filterwirkung.
Der "digitalen-Wiedergabe" wird die oftmals angelastete "Schärfe" und "Kantigkeit" genommen - hörens Sie selbst.

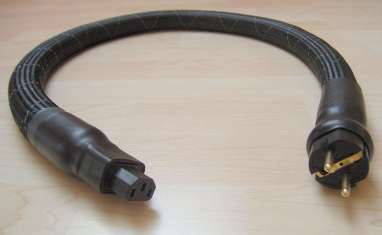

Nexus Power Reference

Die musikalische Steigerung die der Einsatz der Reference, insbesondere an Endstufen ermöglicht, hebt sich nochmals deutlich von der Power II ab.

Die Musikwiedergabe wird deutlich homogener. Details werden noch klarer herausgearbeitet. Der Fluss der Musik wird ungeahnt gesteigert.
Die Wiedergabe wirkt schneller und souveräner. Gleichzeitig  kehrt aber auch mehr Ruhe ein.

Solche klangliche Verbesserungen erwartet man normalerweise nur durch den Wechsel der Signalleitungen
(Interconnect- und Lautsprecher-Leitung) !

Testen Sie selbst!
In dieser Preisklasse wird wohl kaum eine andere Netzleitung mithalten können.
Investieren Sie lieber das gesparte Geld um andere Fehlerquellen auszumerzen.

  • MultyWire-SolidCore aus Kupfer

  • Sehr hochwertiger PE-Foam-Air Isolator (Luft)

  • Abgeschirmt

  • Multy-TwistedPair Aufbau

  • Relativ dicker Außenmantel und trotzdem flexibel zu händeln

  • Keine Lötverbindung, nur Schraubverbindungen

  • Alle Verbindungen nickelfrei

  • Auch mit vergoldeter Furutech Kaltgerätekupplung FI-15(G) lieferbar

  • Extreme Maßnahmen gegen Mikrophonie

  • Erweiterte Maßnahmen gegen HF

NEU: Nexus Power DCF

Diese Leitung empfielt sich als Zuleitung zu unseren Steckdosenleisten.

Jeder hat wohl schon mal von dem Problem eines brummenden Ringkerntrafos gehört, oder hat selbst mit dem Problem zu kämpfen.  Die Ursache für dieses Problem ist eine kleine der Wechselspannung überlagerte Gleichspannung (<1V), die den Netztrafo (inbesondere Ringkerntrafos) dazu veranlasst in die Kernsättingung zu gehen. Der Trafo ist überlastet, und quittiert dies im schlimmsten Fall mit brummen.  Die Folge dieser Trafo-Überlastung ist zusätzlich immer auch eine verzerrte Trafo-Ausgangsspannung, deren Oberwellen  sich bis in das Musiksignal auswirken.

Die überlagerte Gleichspannung entsteht durch unsymmetrische Belastung der Netz-Sinuswellen. Dies ist z.B.  bei einem Heizlüfter oder Fön der Fall wenn die kleine Leistungsstufe angewählt wird.

Erstaunlicherweise wirkt sich das vorgeschaltetet DC-Filter auch positiv auf die Musikwidergabe aus, wenn kein offensichtliches Trafobrummproblem vorliegt.
Bei eingesetztem Filter erscheint das Klangbild offener und besser strukturiert. Eine subtile Rauhigkeit verschwindet aus der gesammten Wiedergabe. Stimmen und Instrumente erscheinen natürlicher und glaubhafter. Die Basswidergabe wird voller.

  • Der Kabelaufbau entspricht der Nexus Power I

  • An Stelle des Schukosteckers ist ein Kundststoff-Stecker-Gehäuse vorhanden.
    In diesem ist ein s.g. Netzgleichspannungsfilter (DC-Filter) untergebracht.




Die vorliegenden Audio-Netzversorgungskomponenten
sind das Ergebnis von Know-How und Erfahrung.
Sie wurden durch Vergleiche mit namhaften Produkten, sowie durch
vielen Hörsitzungen optimiert, und werden in Handarbeit gefertigt.

Erleben Sie die musikalische Wirkung dieser durchdachten Netzversorgungslösung:
Druckvolle Baßwiedergabe, warmer Grundtonbereich, detailreiche Höhenwiedergabe,
ohne die oftmals beklagte Dynamikeinbuße.
Bitte vergleichen Sie !

GUTE MUSIKWIEDERGABE FÄNGT BEI DER NETZVERSORGUNG AN !

[technische Daten ] [ Infos] [ Preise]

zum Anfang







NF-Leitung, Digital-Datenleitung, Lautsprecherleitung

Das schwächste Glied der Kette entscheidet über die Gesamtqualität der Wiedergabe!

Dies trifft insbesondere auf die Qualität der Verbindungskabel zu. Diese wichtigen Mittler zwischen den Komponenten der Kette haben entscheidenden Einfluß auf das Gesamtergebnis.

Bei unserer Kabelentwicklung benutzten wir als Vergleich viele namhafte Referenzkabel.
Der Wechsel auf unser Kabel ist in guten Ketten beim ersten Ton als Verbesserung wahrnehmbar !

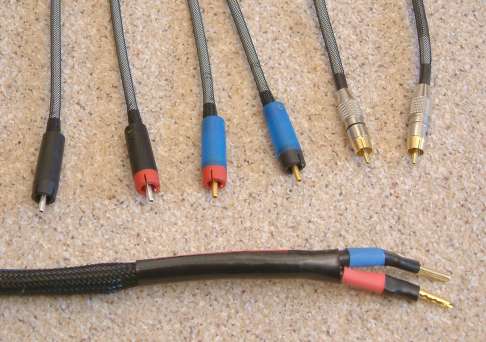

Unsere Kabelpallette:

Oben, von links nach rechts:

NEXUS NF1 mit Silber Bullet-Plugs
NEXUS NF2 mit vergoldeten Kupfer Bullet-Plugs
NEXUS Digital 1
mit vergoldetem massearmen Stecker.

Darunder:

NEXUS LS1
(Anschluss Verstärkerseite, auf der anderen Seite befinden sich 4 Stecker)


Nexus LS1
Biwiring 6N-Kupfer-Lautsprecher-Signalkabel

Dem Lautsprecherkabel fällt die wichtige Aufgabe zu, die Leistung der Endstufe möglichst verlustarm und klangneutral den Lautsprechern zuzuführen. Wichtige Voraussetzung dazu ist eine möglichst niedrige Kabelinduktivität bei genügend niedrigem Widerstand (niedrige Serienzeitkonstante ts).
Um die Qualität unseres Lautsprechersystems voll zur Geltung zu bringen war es naheliegend auch ein Referenz-Lautsprecherkabel zu entwickeln, das unserem hohen musikalischen Anspruch bei gleichzeitig unschlagbarem Preis-Leistungsverhältnis gerecht wird.

Unser Nexus LS1 wurde durch viele Hörsitzungen optimiert und wird von uns schon einige Jahre erfolgreich eingesetzt.



Erleben Sie gute Lautsprecher in ungeahnter Luftigkeit, Transparenz und mit phantastischer Raumabbildung und Detailtreue. Bei all diesen Klangdetails bleibt aber die musikalische Ausgewogenheit bewahrt. Der Baß ist kontrolliert und trocken, der Grundton warm und rund.

Vergleichen Sie das Nexus-LS1 bitte mit Kabeln der High-End-Preisklasse !

Aufbau:
Das Kabel ist bestückt mit hochwertigster OFC-Kupferlitze (6N=99.9999% Reinheit). Bedingt durch den Kabelaufbau ist es niederinduktiv. Die einzelnen Litzen sind breit und dünn ausgeführt, so das der Skineffekt minimiert wird. Die Kabelenden sind mit 4 mm nichtmagnetischen, vergoldeten Kupfer-Berillium Hohlsteckern versehen. Beide Kabelstränge sind gemeinsam in einem Kunststoffgeflechtschlauch untergebracht.

Daten:
Standardlänge 3 m. Andere Längen auf Anfrage. Durchmesser ca. 13 mm. C = 190 pF/m
BM: R = 15 mOhm / L ~ 0.35 µH (hin+zurück pro Meter), Querschnitt 2x2.5 mm², ts = ~23 µs
HT:  R = 40 mOhm / L ~ 1 µH (hin+zurück pro Meter), Querschnitt 2* 1  mm², ts = ~25 µs

Anwendungshinweise:

  • Vorgesehen als Biwiring-Verbindungskabel zwischen Verstärkerausgang und Lautsprecher.

  • Die Zuordnung zum Bass- und Hochtonbereich, sowie die Polung sind deutlich markiert.

  • Bei Nicht-Biwiring-Betrieb können die Hochtonadern mit den Bassadern (am Terminal) bei Beachtung der richtigen Polung (sonst Kurzschluss !) zusammengeschaltet werden.

  • Die Signalquelle (Verstärkerausgang) ist mit zwei Steckern bestückt. Die Signalrichtung läuft von hier in Richtung der vier Stecker.

  • Um Kurzschlüsse zu vermeiden (ev. Zerstörung der Endstufe !), sollte die Leitung nur bei ausgeschalteten Verstärker umgesteckt werden.

  • Nicht scharf knicken, stauchen oder quetschen und nur am Stecker ziehen ! Biegeradius minimal 4 cm.

  • Entfernt von Trafos und Netzleitungen und möglichst ohne Schleifen verlegen.


Nexus NF1
Solid-Core-Reinsilber-Signalkabel

Um die Qualität unserer Komponenten voll zur Geltung zu bringen war es naheliegend auch ein Referenz-Verbindungskabel zu entwickeln, das unserem hohen musikalischen Anspruch bei gleichzeitig unschlagbarem Preis-Leistungsverhältnis gerecht wird.

Unser Nexus NF1 wurde durch viele Hörsitzungen optimiert und wird in Handarbeit gefertigt.

Bei der Abstimmung wurde besonders Wert gelegt auf eine homogene detailreiche Auflösung, explosive Dynamik, Schnelligkeit, Klangfarbenreichtum sowie außergewöhnliche Ortbarkeit und all dies ohne die, vielen Silberleitungen anhaftende Schärfe und Glasigkeit. Als Referenz wurden namhafte High-End-Kabel herangezogen. Bitte vergleichen Sie !

Erleben Sie den natürlichen Fluß und die harmonische Struktur von Live Musik.
Lassen Sie sich von der überragenden Transparenz und Dynamik begeistern.

Aufbau:
Als Leitermaterial kommt, kaltgezogenes 4N-Silber (99.99% Reinheit) zum Einsatz. Der Isolator (Dielektrikum) besteht aus hochwertigem Teflon (PTFE). Der Drahtdurchmesser beträgt nur 0.8mm, so dass der Skineffekt im Übertragungsbereich weitestgehends vermieden wird. Die spezielle zweischichtige Außenhülle wirkt gegen Mikrofonie. Das Kabel in parallelsymmetrischer Bauart besitzt aus klanglichen Gründen keine Abschirmung, dafür aber spezielle HF- Entkopplungs- und Dämpfungs-Maßnahmen. Die hochwertigen, klanglich ausgesuchten, Cinch-Stecker werden mit Silberlot verlötet.

Daten:
Länge 1 m Durchmesser 6 mm. C = 60 pF, R = 70 mOhm, L ~ 2 µH (hin+zurück).

Einsatzgebiet und Anwendungshinweise:

  • Vorgesehen als Verbindungskabel zwischen Hochpegelgeräten.

  • Auf Grund der fehlenden Abschirmung nicht als Verbindungskabel zwischen Tonabnehmer und Phonoverstärker, sowie als S/P-DIF-Digitalleitung geeignet !

  • Das Kabel hat eine vorgegebene Signalrichtung, die durch die Schriftrichtung unseres Logos angezeigt wird.

  • Nicht scharf knicken, stauchen oder quetschen und nur am Stecker ziehen ! Biegeradius minimal 10cm.

  • Auf Grund der geringen Kapazität ist auch bei Geräten mit hochohmigem Ausgangswiderstand der Einsatz unkritisch (geringste Hochtondämpfung).

  • Entfernt von Trafos und Netzleitungen und möglichst ohne Schleifen verlegen.

  • Um Klangverschlechterungen zu vermeiden gilt für NF-Verbindungen grundsätzlich: Entweder der Ausgang der Programmquelle oder der Eingang des Empfänger sollte einen Koppelkondensator aufweisen. Also keine AC-AC-Kopplung sondern AC-DC, oder wenn möglich DC-DC.



Nexus NF2
Silber-Signalkabel

Neben unserer Nexus NF1 ist dies ein weiteres Kabel das ein unschlagbares Preis-Leistungsverhältnis bietet.

Die Ein- und Aufsteiger-Silberleitung Nexus NF2 wurde durch viele Hörsitzungen optimiert und wird in Handarbeit gefertigt.

Das Nexus NF2 präsentiert sich mit etwas weniger Detailreichtum als das NF1 dafür aber mit gesteigerter Wärme, hervorragender Homogenität und phantastischem Klangfarbenreichtum. Stimmen und Instrumente klingen außerordentlich realistisch und spannend.

Erleben Sie den natürlichen Fluss und die harmonische Struktur der Musik.
Lassen Sie sich von Ausdruckskraft, Flair und Aura begeistern !

Aufbau:
Als Leitermaterial kommt extrem feine, parallelgeschaltete Silberlitze zum Einsatz. Der Isolator (Dielektrikum) besteht aus hochwertigem Teflon (PTFE). Der Litzenquerschnitt ist sehr gering, die Oberfläche dafür groß, so dass jeglicher Skineffekt im Übertragungsbereich vermieden wird. Die spezielle zweischichtige Außenhülle wirkt gegen Mikrofonie. Das Kabel in parallelsymmetrischer Bauart besitzt aus klanglichen Gründen keine Abschirmung, dafür aber spezielle HF- Entkopplungs- und Dämpfungs-Maßnahmen. Die hochwertigen, klanglich ausgesuchten, Cinch-Stecker, werden mit Silberlot verlötet.

Daten:
Länge 1 m Durchmesser 6 mm. C = 60 pF,  R = 145 mOhm, L ~ 2 µH (hin+zurück).

Einsatzgebiet und Anwendungshinweise: Siehe Nexus NF1


Nexus Digital 1
Silber-Twincoax-Digital-Datenleitung (S/P-DIF)

Um die Qualität unserer DAC-Vorstufe PAPILIO voll zur Geltung zu bringen, war es naheliegend auch ein Referenz-Digitalkabel zu entwickeln, das unserem hohen musikalischen Anspruch bei gleichzeitig unschlagbarem Preis-Leistungsverhältnis gerecht wird.

Die Qualität des Digital-Audio-Signals ist entscheidend abhängig von einer jitterarmen Übertragung. Eine zeitliche Unschärfe (Jitter) der Signalflanke führt unweigerlich zu Detailverlust, Verzerrungen und Timingfehlern im Analogsignal.

Unser Nexus Digital 1 wurde durch viele Hörsitzungen optimiert und wird in Handarbeit gefertigt.

Der besondere Aufbau unseres Nexus Digital 1 erlaubt eine jitterarme, schnelle und rauscharme Übertragung.

Das Ergebnis ist eine deutliche Steigerung des Detailreichtums.
Die dynamische Struktur der Musik wird begreifbar.
Feindynamik, Rhythmik, Drive und Timbre wird als homogenes Ganzes erlebt.
Klangfarbenreichtum sowie außergewöhnliche Ortbarkeit sind wie selbstverständlich vorhanden.

Als Referenz dienten namhafte High-End-Kabel und die Direktverbindung zwischen Laufwerk ORIGO und Wandler PAPILIO. Hören Sie selbst. Der Unterschied zu einer "guten" Leitung ist beim ersten Ton wahrnehmbar  !
Im Vergleich zu der zwischen ORIGO und PAPILIO möglichen Direktverbindung ist der klangliche Unterschied kaum warnehmbar.

Aufbau:
Als Leitermaterial kommt spezielles HF-Koaxialkabel mit extrem feiner Silberlitze zum Einsatz. Als Isolator (Dielektrikum) dient hochwertiges Teflon (PTFE). Der Schirm besteht ebenfalls aus Silberlitze. Die spezielle zweischichtige Außenhülle wirkt gegen Mikrofonie. Das Kabel ist als Zwillingsleitung (Twin-Coax) ausgelegt und besitzt spezielle HF-Filtermaßnahmen.
Die hochwertigen, klanglich ausgesuchten, Cinch-Stecker werden mit Silberlot verlötet.

Daten:
Länge 1 m Durchmesser 6 mm. Wellenwiderstand 75 Ohm.  C = 220 pF, R = 130 mOhm,  L ~ 1.2 µH (Innenleiter).

Anwendungshinweise:

  • Vorgesehen als Verbindungskabel zwischen Digitalquelle CD, DVD, DAT und Digital-Analog-Wandler (DAC).

  • Das Kabel hat eine vorgegebene Signalrichtung, die durch die Schriftrichtung unseres Logos angezeigt wird.

  • Nicht scharf knicken, stauchen oder quetschen und nur am Stecker ziehen ! Biegeradius minimal 5 cm.

  • Entfernt von Trafos und Netzleitungen und möglichst ohne Schleifen verlegen.

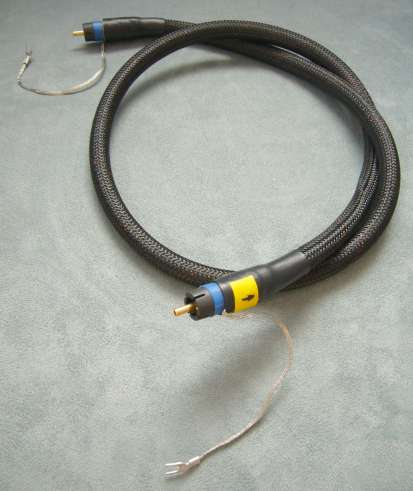

NEU: Nexus NF Reference
Solid-Core-Reinsilber-Signalkabel


Diese Leitung wird ihnen offenbaren was andere Leitungen nur andeuten.
Es ist unglaublich was normalerweise vom Signalkabel an Musikinformation verschluckt wird.
Mit dieser Leitung  erleben Sie wie das berühmte "wie ein Stück Draht" klingt.

Vorsicht: Diese Leitung ist nicht geeignet Fehler Ihrer Kette zu kompensieren oder zu kaschieren !

  • Leitermaterial: kaltgezogenes 4N-Silber (99.99% Reinheit)

  • Drahtdurchmesser nur 0.4mm >> der Skineffekt im Übertragungsbereich wird  dadurch vermieden.

  • Isolator (Dielektrikum): speziell behandelte Natur-Baumwolle >> Durch den hohen Luftanteil wird nahezu keine Energie im Dielektrikum gespeichert. Gleichzeitig wirkt sich der herabgesetzte  Isolationswiderstand für den Signaltransport positiv aus.

  • Die mehrschichtige Außenhülle wirkt gegen Mikrofonie.

  • Parallelsymmetrische Bauart mit Carbongeflecht-Abchirmung und  niederohmigem  Kupfer-Massebeidraht.

  • Die Leiteranordnung wirkt gegen HF- Einstreuung.

  • Als Cinch-Stecker kommen Silber-Bullet-Plugs zum Einsatz.

  • Die Stecker werden mit Silberlot verlötet.


Daten:

Länge 1 m, Durchmesser 12 mm.
Leiterdaten: C = 40 pF,  R = 270 mOhm, L ~ 1 µH (hin+zurück).
Schirmdaten: C=60pF (Schirm zu Signaldraht), R= 25 mOhm,  Schirmdämfpung: ~55dB

Einsatzgebiet und Anwendungshinweise:

  • Vorgesehen als Verbindungskabel zwischen Hochpegelgeräten und zwischen Tonabnehmer und Phonoverstärker.

  • Der Kabelschirm ist beidseitig über einen 10cm langen Kupfergeflechtdraht frei zugänglich. Die Enden sind mit Gabelkabelschuh- Steckkabelschuh- oder 4mm Steckern  versehen, die mit dem Gerätegehäuse verbunden werden können.  Es ergeben sich dadurch vielseitige Anwendungs- und Variantionsmöglichkeiten, die  sich natürlich auch  klanglich auswirken:

    1. Es kann ohne Schirm betrieben werden.

    2. Der Schirm kann einseitig an der Quelle oder am Ziel angeschlossen werden.

    3. Das Kabel kann als vollwertige symmetrische Leitung  benutzt werden (2 Innenleiter + Masse). Z.B. für den symmetrischen Betrieb am Tonabnehmersystem (Chinchbuchsen-Massen getrennt von der Gerätemasse).

    4. Es kann  quasisymmetrisch betrieben werden.  Der Schirmleiter verbindet dann das Quellgerät sehr niederohmig (Auch für HF) mit dem Zielgerät.

  • Das Kabel hat eine vorgegebene Signalrichtung die durch einen Pfeil angezeigt wird.

  • Nicht scharf knicken, stauchen oder quetschen und nur am Stecker ziehen ! Biegeradius minimal 15cm.

  • Auf Grund der geringen Kapazität ist auch bei Geräten mit hochohmigem Ausgangswiderstand der Einsatz unkritisch (geringste Hochtondämpfung).

  • Entfernt von Trafos und Netzleitungen und möglichst ohne Schleifen verlegen.

  • Um Klangverschlechterungen zu vermeiden gilt für NF-Verbindungen grundsätzlich: Entweder der Ausgang der Programmquelle oder der Eingang des Empfänger sollte einen Koppelkondensator aufweisen. Also keine AC-AC-Kopplung sondern AC-DC, oder am besten DC-DC.

Vorrausgesetzt Ihre Widergabekette ist bereits auf einem sehr hohem musikalischen Niveau
wird Ihnen dieses Signalkabel beim ersten Ton offenbaren auf was sie bisher verzichten mussten.
Die Musikwiedergabe wirkt sofort glaubhafter und selbstverständlicher.
Die Steigerung der Durchhörbarkeit ist unfassbar.

Dieses Kabel wird Ihnen aber auch gnadenlos Fehler Ihrer Kette aufdecken.
Sie werden es lieben oder hassen !

Ist Ihre Kette reif für diese Leitung ?




[Kabel-Infos] [ Preise]

zum Anfang
